Perforadora BTA

Diàmetre avorrit

Màx. 280 mm

Interval de diàmetres de perforació

30mm-100mm

Màx. Profunditat de perforació de forats

6000 mm

Màx. Longitud de la peça

6000 mm

Procés de perforació de forats

Les fitxes surten a través del forat de coberta de la peça de treball.

Màquina base, taula de treball i altres parts bàsiques

Fosa HT300 de fosa de resina de fosa precisa.
Tractament temporal de dues vegades, alta rigidesa i estabilitat.

Sistema d'alimentació d'eines (eix Z)

Adopta el   Servomotor que condueix el cargol principal de tipus T a través de l'estructura reductor. La velocitat és regulable (sense escales).

Sistema de refrigeració

Per subministrar l 'oli per a les eines, consisteix en dipòsit d' oli i   Bombes d'alta pressió de 3 grups.

Cap de pressió d'oli

1. El capçal de pressió d’oli s’utilitza per guiar eines de tall, subministrament d’oli, suport.
2. El capçal de pressió d’oli és conduït per un motor ordinari per fer un moviment axial.
3. El cargol del capçal de pressió d'oli es pot treure i retirar sota el control del sistema hidràulic.
4. El capçal de pressió d'oli es pot bloquejar automàticament al llit de la màquina mitjançant la placa de pressió hidràulica.

Sistema de control de màquines

Delta PLC

Ajust de la posició de la cursa

Estableix la posició en el panell PLC

Consola d’operació

Pantalla tàctil de color HMI

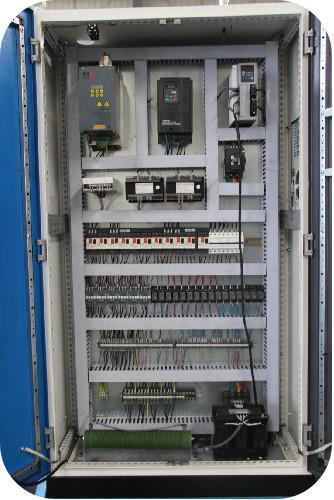

Armari elèctric

Separar-se amb la màquina (disseny estàndard CE)

Circulació de l'aire

Ventilador d'escapament (dos jocs)

Tensió d'alimentació

Requisit del client

Potència total connectada

Prop de 45KW
