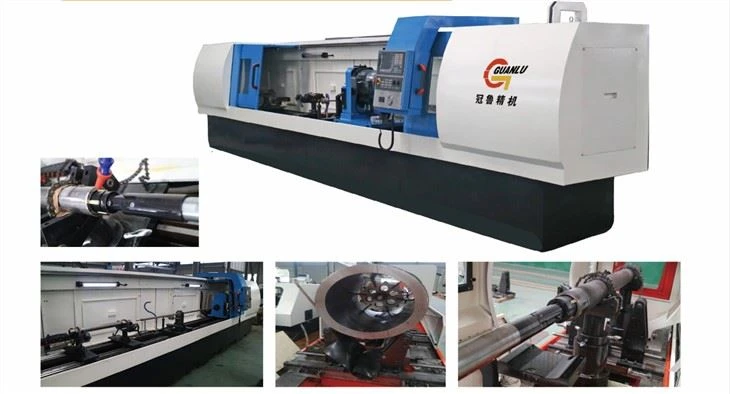

Màquina de perfeccionament de cilindres horitzontals CNC

Màquina de cilindre horitzontal CNC

Funcions i usos de les màquines-eina

CNC horitzontal cilindre màquina de perndre s'utilitza per a l'acabat de diverses parts del forat profund cilíndric.

Es pot perfeccionar en el seu conjunt o com a part. En perfeccionar localment, es poden corregir els errors de taper, el·lipse i obertura local.

Mètode de subministrament d'oli:injecció combinada externa i interna.

Subjecció de la peça de treball

La peça es col·loca sobre dos conjunts de suports de peça en forma de V, i la peça es premsa amb una placa a pressió.

Estructura de la màquina principalment

Cos del llit de la màquina, caixa de honing, 2 conjunts de suport de peça, suport de barra de perfeccionament, cremallera i pinyó, sistema de refrigeració, sistema de control KND, armari elèctric, etc.

Eix CNC:

Eix Z1: Moviment longitudinal d'alimentació de la caixa de barres de mòlta (moviment de recíproca d'eines), accionament de motor servo i mecanisme de cremallera mitjançant mecanisme de desacceleració.

Eix Z2: Controlant l'expansió i contracció de l'eina, el motor servo impulsa el moviment axial de la vareta superior de l'eina d'expansió a través del mecanisme de desacceleració.

Llit de màquines

L'acer es fos, després de dos tractaments d'envelliment, s'elimina l'estrès intern, s'estabilitza l'estructura i la mida, i es milloren les propietats mecàniques.

El carril de guia circular lineal rodant es munta sobre el cos del llit per al moviment recíproc de la talladora per satisfer el requisit de moviment d'alta velocitat en el perfeccionament.

El bastidor es munta en el cos del llit, que s'utilitza per a la transmissió d'aliments d'eines de tall. El bastidor és estable després del processament de precisió i el tractament tèrmic.

La paella d'oli es munta al voltant del cos del llit.

Caixa de perfeccionament

S'utilitza per conduir el gir de l'eina, i la velocitat de l'eina es pot ajustar sense passos.

El motor de conversió de freqüència impulsa el fus per girar a través del reductor d'engranatges, i l'engranatge es mol amb precisió. La superfície dentada de l'engranatge està recontada per alta freqüència, i la duresa de la superfície dentada és HRC48-52. D'aquesta manera, l'engranatge pot obtenir alta resistència, alta duresa, alta resistència al desgast i alt límit de fatiga, i pot suportar una càrrega alterna relativament gran i una càrrega d'impacte.

El fus es recolza en una combinació de rodaments cilíndrics de rodets i rodaments de boles d'empenta. El fus té una alta precisió i pot suportar forces axials i radials relativament grans.

Per tal de millorar la vida útil dels engranatges i rodaments, s'utilitza oli lubricat.

Paràmetres de la màquina principalment:

Configuració de la màquina:
