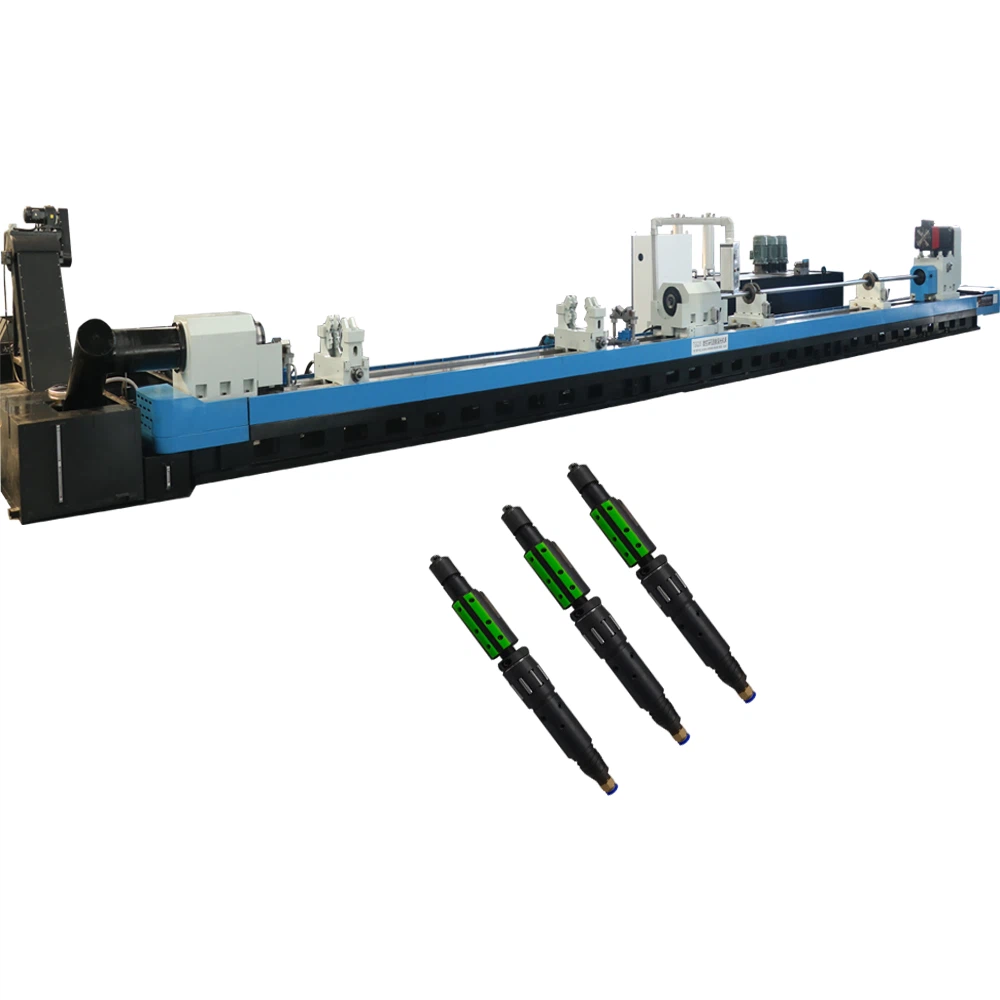

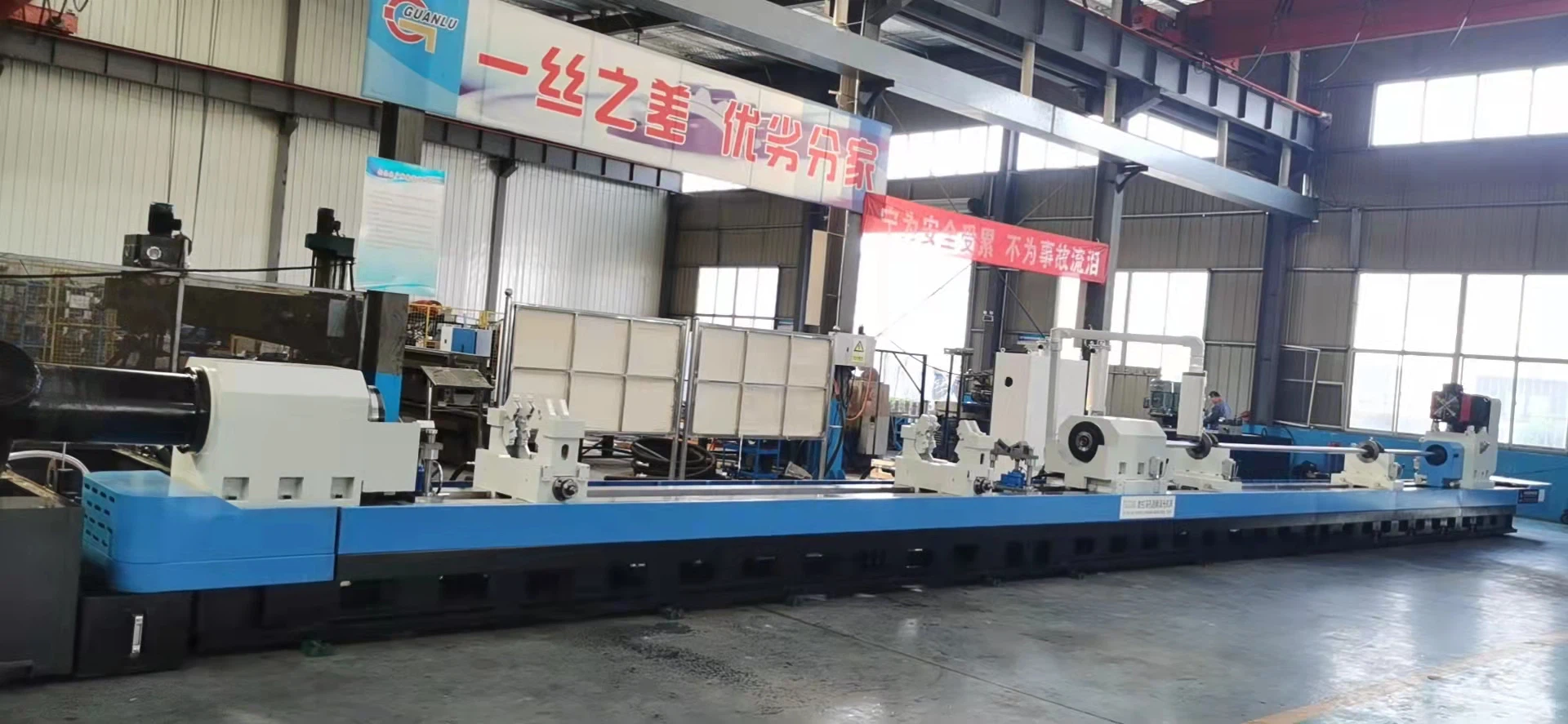

Màquines de puliment de rodets de skiving

El mode de processament estàndard de la màquina de puliment de forats profunds i de corrosió de rodets és que la peça de treball fixa, l'eina de tall gira i s'alimenta. La peça de treball es col·loca mitjançant un disc cònic als dos extrems, tens i subjectes hidràulicament mitjançant un dispositiu especial de subjecció hidràulica autocentrant.

Forat: Adopteu el mode de perforació d'impuls, el capçal de pressió d'oli subministra l'oli de tall, descarregueu les fitxes de tall cap endavant a través del forat acabat de la peça de treball.

Forat de tall: el raspat i el brunyit estan integrats, el capçal de pressió d'oli subministra l'oli de tall, descarrega les estelles de tall cap endavant a través del forat bàsic de la peça de treball.

Forat de bruñir: Allisar el forat amb el cap de bruñir.

Disseny general de la màquina i estructura dels components principals:

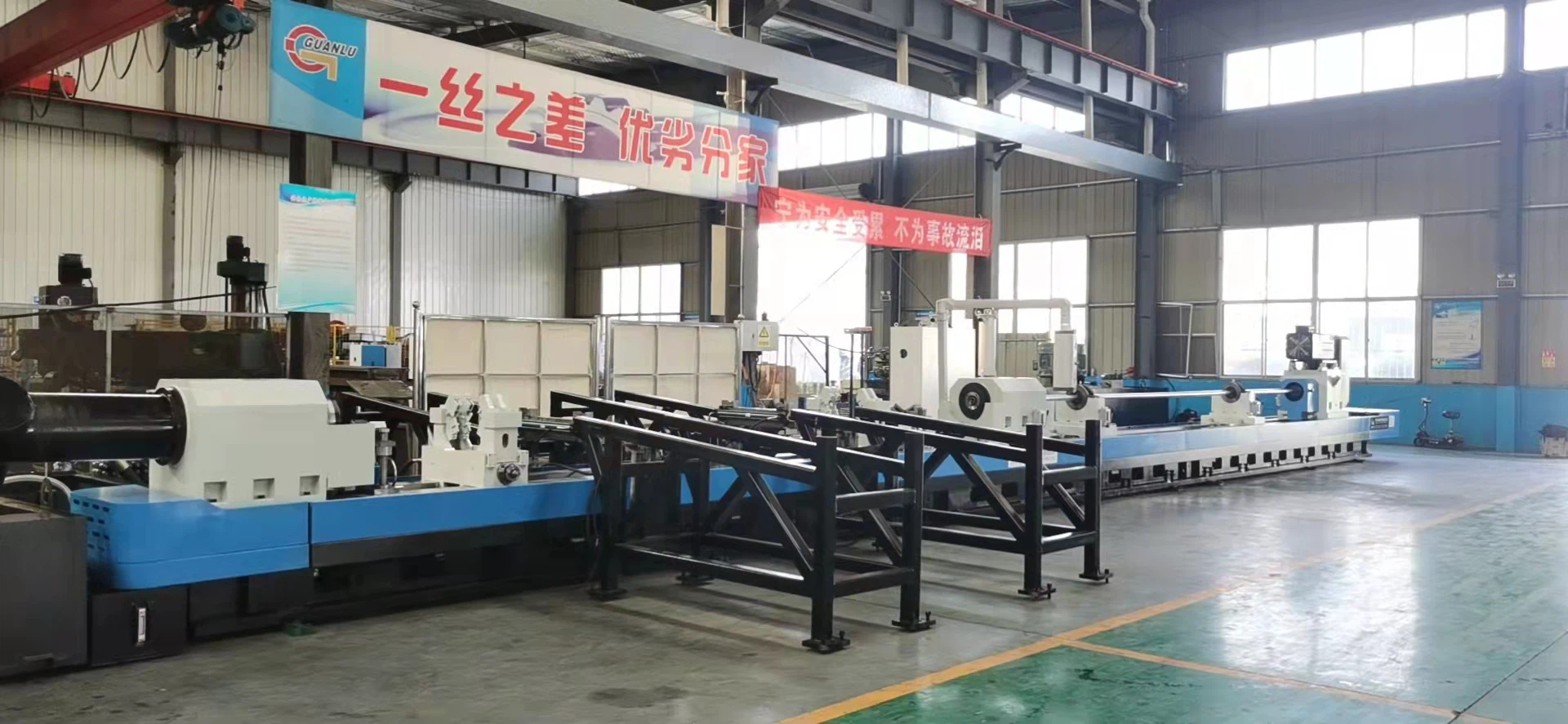

Distribució general de la màquina: llit de la màquina, marc del capçal, portapeces, dispositiu de subjecció autocentrant, capçal de pressió d'oli, caixa de mandrinatge, suport de barra de mandrinatge, sistema d'alimentació, sistema de refrigeració, sistema de control CNC, etc.

Llit de la màquina:

La màquina és amb guies rectangulars, que s'han apagat i tenen una alta resistència al desgast; el llit adopta una estructura dividida, que es munta amb cargols d'alta resistència i es col·loca amb passadors cònics.

Un parell de cargols de boles d'alta precisió s'instal·la a l'extrem dret del llit per al moviment de la caixa de perforació (eix Z1). El parell de cargols de boles s'utilitza per a l'alimentació de la màquina, que té els avantatges d'una transmissió suau, una alta eficiència de transmissió i una alta precisió. També pot augmentar eficaçment la vida útil de l'eina de tall. A l'extrem esquerre del llit s'instal·la un parell de cargols trapezoïdals (el cargol trapezoïdal té una funció d'autobloqueig, cosa que podria garantir que el capçal de pressió d'oli es pugui bloquejar quan la peça de treball està estreta) s'instal·la a l'extrem esquerre del llit per al moviment del capçal de pressió d'oli (eix Z2). ).

Sistema de refrigeració:

La funció principal del sistema de refrigeració és utilitzar el medi líquid circulant per lubricar i refredar l'àrea de tall i eliminar les estelles de tall. El sistema de refrigeració adopta una estructura de dipòsit d'oli sobre el terra. L'oli de refrigeració s'emporta els xips de tall pel transportador d'encenalls i després es filtra a través d'un filtre de tres etapes (filtre rugós), filtre magnètic, filtre fi de bossa de tela.

Mètode de circulació del refrigerant: l'oli de refrigeració després de la filtració fina es transfereix a l'àrea de tall, després arriba al marc del cap, el transportador d'encenalls i el sistema de filtre magnètic a través del forat interior de la peça de treball, i després entra al dipòsit d'oli auxiliar i, a continuació, l'oli de refrigeració és transportat per la bomba de líquid al filtre fi, l'oli de refrigeració es filtra i després entra a l'oli net del dipòsit d'oli, repetiu així.

El sistema de refrigeració és un sistema de subministrament d'oli compost per una bomba de motor, i el cabal necessari es pot obtenir segons les necessitats de processament.

Sistema hidràulic:

Situat al centre de la part posterior de la màquina, proporciona principalment energia hidràulica per a l'estrenyiment de la peça de treball, la pinça de la peça de treball, el bloqueig del capçal de pressió d'oli, l'expansió i la contracció d'eines automàtiques (eina d'expansió i contracció hidràulica), etc.

Sistema de control:

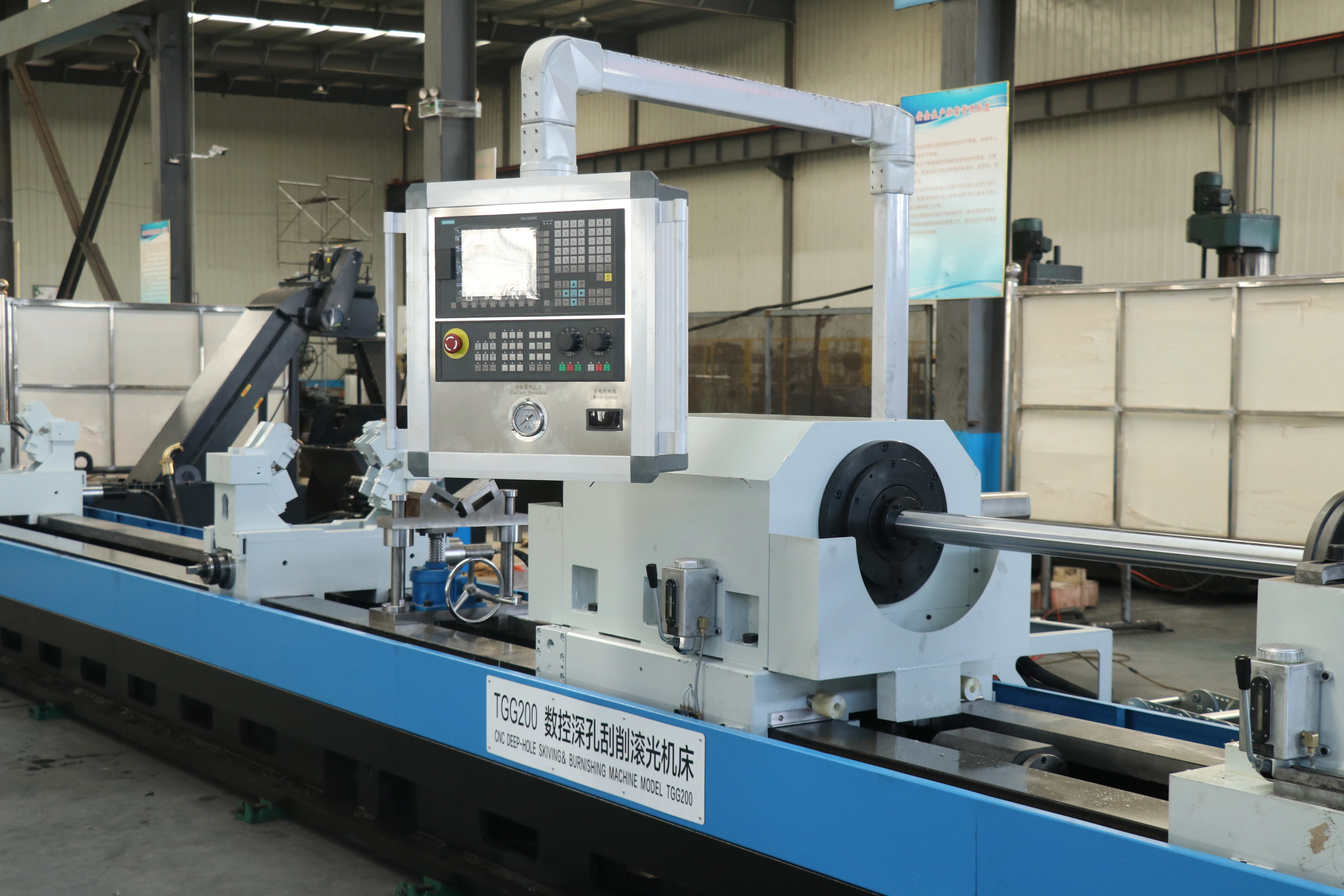

L'armari elèctric independent té un bon efecte a prova de pols. L'armari està equipat amb un sistema de refrigeració del ventilador axial per fer que els components elèctrics funcionin en un entorn de temperatura adequat, augmentant així la vida útil dels components i assegurant l'estabilitat i la fiabilitat del sistema de control. El sistema de control és SIEMENS 808D, i els principals components elèctrics de baixa tensió són de la marca SCHNEIDER.
