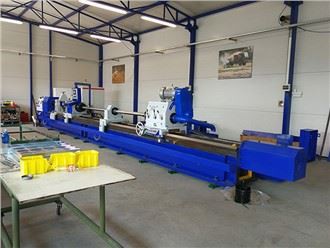

Màquina de trepant de pistola per termoparells
La màquina adopta mètodes de perforació de pistola, quan s’està perforant, l’eina de tallar en rotació i en l’alimentació, la peça de treball està fixa.
Descripció
Trepant de pistola per a termoparells
Funcionament de la màquina: perforació de pistoles
Detalls del component: parella theromal
Especificacions de la màquina:
Articles tècnics | Paràmetres |
Interval de diàmetres de perforació | Φ5 ～ Φ 30 mm |
Màxima profunditat de perforació | 1650mm |
Recorregut per eixos X a la taula de treball | 1300 mm |
Relació de longitud i diàmetre del forat | 100: 1 |
Sistema de control CNC: | Sistema GSK |
Estructura de la màquina:
La màquina adopta mètodes de perforació de pistola, quan s’està perforant, l’eina de tallar en rotació i en l’alimentació, la peça de treball està fixa.
La peça és una placa, Dimensió: 1650mm * 1275mm
El rail de guia de la màquina adopta un rail de guia lineal (Taiwan Hiwin).
Sistema CNC: GSK
La màquina no té protecció de seguretat.
Caixa de trepant: adopta un motor de freqüència variable que fa girar el fus per girar a través de la corretja síncrona i la roda de cinturó sincrònic. El rang de velocitat de rotació del fus és de 500-5000 r / min, la potència principal del motor és de 5,5 kW.
Sistema d'alimentació del tallador: adopta el servomotor que condueix l'estructura del cargol de bola mitjançant un acoblament elàstic, es pot realitzar la regulació de la velocitat en sentit continu.
Segellat d’oli: l’endoll de control de cilindres s’emmagatzema automàticament a la sortida del forat i la funda de guia s’emmarca automàticament a l’entrada del forat sota el control pneumàtic.
Màquina principalment paràmetres:
Especificacions | Paràmetres | Notes | ||
Capacitat de treball | Interval de diàmetres de perforació | Φ4 ～ Φ 30 mm | ||
Profunditat màx | 1650mm | |||
Quantitat de fus | 1 | |||
Rendiment de la màquina | Eix Z | Rang de velocitat d’alimentació | 5 mm 500 mm / min | Sense escales |
Velocitat de desplaçament ràpid | 3000 mm / min | |||
Parell del motor d'alimentació | 7.7Nm | |||
Caixa de trepant | Rang de velocitat rotatiu | 500 r 5000 r / min | Sense escales | |
Potència del motor | 5.5KW | motor de freqüència variable | ||
Pes màxim de càrrega | 2 T | |||
Viatjar | 1000 mm | |||
Parell motor | 18Nm | |||
Sistema de refrigeració | Màx. Pressió | 10MPa | Ajustable | |
Max.flow | 100L / min | Ajustable | ||
Precisió del filtre | 20μm | |||
Volum del tanc d'oli (aproximadament) | 1000L | |||
